冰蓄冷技术作为现代建筑节能的重要手段，通过利用夜间低谷电价制冰蓄冷，白天融冰供冷，显著降低空调系统运行成本。而作为冰蓄冷系统的核心组件之一，水箱内的U型不锈钢换热管设计直接关系到系统的蓄冷效率、稳定性和寿命。本文将从设计原理、材料优势、应用特点等方面，解析这一关键技术。

　　一、冰蓄冷机组工作原理与水箱功能

　　冰蓄冷机组主要由制冷主机、蓄冰水箱、换热器及控制系统组成。其核心过程为：

　　夜间制冰：在电价低谷时段，制冷主机将水箱中的水或乙二醇溶液降温至冰点以下，使水在换热管外表面结冰，储存冷量。

　　日间融冰供冷：白天用电高峰时，通过循环泵将高温回水送入水箱，与冰层换热后输出低温冷水供空调使用。

　　水箱内的U型不锈钢换热管在此过程中承担双重角色：

　　制冰阶段：作为冷媒(如乙二醇溶液)的流通管道，将冷量传递给周围水体。

　　融冰阶段：作为冷水循环通道，吸收冰层融化释放的冷量。

　　二、U型不锈钢换热管的设计优势

　　相较于传统直管或盘管设计，U型不锈钢换热管在冰蓄冷系统中具有显著技术优势：

　　高效传热与均匀结冰

　　增大接触面积：U型弯管结构使管道在有限空间内均匀分布，增加与水的接触面积，提升结冰与融冰效率。

　　减少流动死角：U型设计配合合理的管间距布局，可避免直管末端流速降低导致的局部冰层过厚问题，确保冰层均匀生长。

　　抗冻胀与应力释放

　　柔性结构适应形变：冰层形成时体积膨胀会产生巨大压力。U型管的弯曲结构能够通过微小形变吸收应力，避免管道破裂，尤其适合低温环境。

　　减少焊接点：整根U型管一次成型，减少了直管拼接的焊缝数量，降低泄漏风险。

　　耐腐蚀与长寿命

　　不锈钢材质特性：采用304或316L不锈钢，抗氯离子腐蚀能力远优于普通碳钢管，适用于长期接触水、乙二醇溶液及低温环境。

　　表面光滑抑垢：不锈钢管内壁光洁度高，可延缓水垢沉积，减少维护频率。

　　三、关键技术参数与选型要点

　　材料选择

　　316L不锈钢：适用于含氯离子较高的水质(如沿海地区)，耐点蚀和缝隙腐蚀。

　　壁厚设计：通常为0.8~1.5mm，需根据工作压力(常压或加压系统)及抗冻胀需求综合确定。

　　结构优化

　　管径与间距：常用管径为DN15~DN25，管间距需兼顾换热效率与冰层膨胀空间。

　　U型弯半径：弯头半径过小易导致流动阻力增加，一般不小于3倍管径。

　　安装工艺

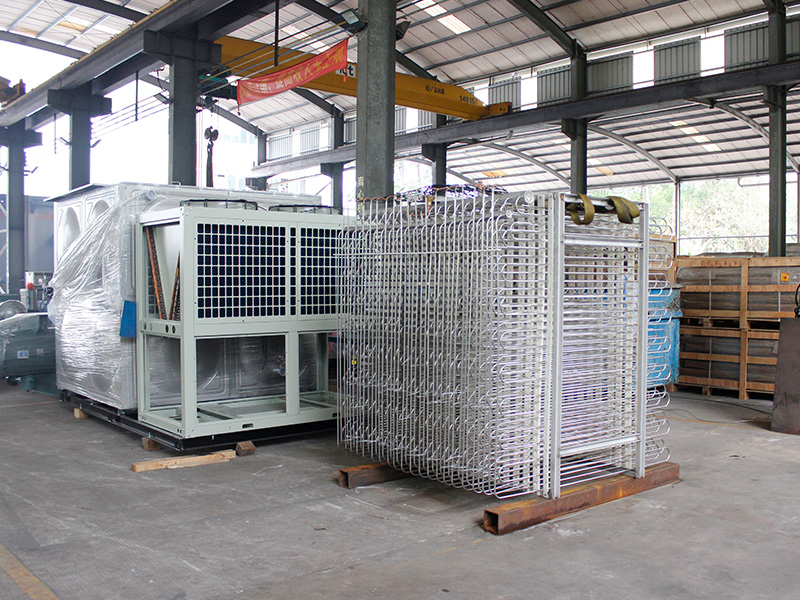

　　整体模块化预制：U型管组在工厂焊接成模块，现场直接吊装入水箱，减少施工误差。

　　支撑固定设计：采用尼龙或不锈钢支架固定管道，避免水流冲击导致振动磨损。

　　四、实际应用案例与效益分析

　　案例：某商业综合体冰蓄冷系统

　　配置：水箱容积800m³，内置316L不锈钢U型换热管(DN20，壁厚1.2mm)，总换热面积2200㎡。

　　运行效果：

　　蓄冷效率提升15%，日间供冷时长延长至8小时;

　　管道零腐蚀泄漏，10年内无需更换;

　　年节省电费约45万元，投资回收期<4年。

　　五、未来发展趋势

　　复合涂层技术：在不锈钢表面喷涂防腐或抑垢纳米涂层，进一步提升耐久性。

　　智能监测系统：集成温度、压力传感器，实时监控冰层厚度与管道状态，优化蓄冷策略。

　　轻量化设计：通过薄壁高强不锈钢材料(如双相钢)降低管道重量，减少水箱承重要求。

　　U型不锈钢换热管凭借其高效传热、抗冻胀及耐腐蚀特性，已成为冰蓄冷机组水箱设计的优选方案。随着材料科学与制造工艺的进步，这一技术将进一步推动冰蓄冷系统在绿色建筑、区域供冷等领域的规模化应用，为实现“双碳”目标提供关键支撑。
