三床式RTO原理介绍

由三台蓄热室组成，当三床式RTO正常运行时，三台蓄热室分别处于废气预热阶段、烟气放热阶段及吹扫冲洗阶段。陶瓷蓄热体应分成三区，每个蓄热室依次经历蓄热-放热-清扫等程序，周而复始，连续工作。蓄热室“放热”后应立即引入适量洁净空气对该蓄热室进行清扫,以保证VOCs去除率，只有待清扫完成后才能进入“蓄热”程序。氧化室有两个作用：一是保证废气燃烧能达到设计的氧化温度，二是保证有足够的停留时间使废气中的VOCs充分氧化。冷启动预热时通过燃烧器系统提高炉温，正常运行时大部分热量能被蓄热陶瓷床回收，当废气中可燃成分浓度过低时，依靠燃烧辅助燃料（柴油或天然气）来提升炉膛温度。当炉膛温度过高时，可由炉膛温度控制的高温排空阀门将部分热量释放。

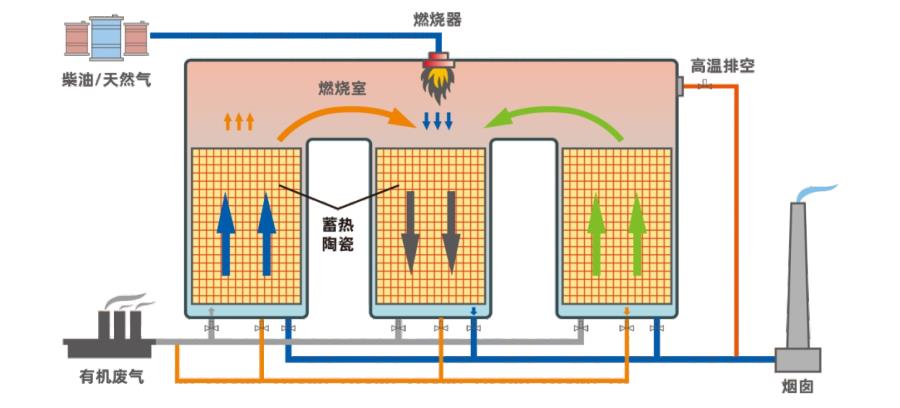

三床式RTO原理图

三床RTO重要组件介绍

蓄热室、氧化燃烧室、切换阀门、燃烧器、燃气及助燃系统、压缩空气系统、控制系统等。

燃烧器

燃烧器也叫燃烧机，按照燃料可分为燃油燃烧器、燃气燃烧器及燃油燃气两用的几种类型；我们优选霍尼威尔、英国速焰、North American北美、天时Eclipse同等知名品牌；保证产品性能的可靠性、质量稳定性；调节比大，控温精度高，节约能源；燃烧洁净，产生的氮氧化物极低；符合欧美安全标准，安全性高。

燃烧器系统为国外知名品牌，国际FM 认证，该燃烧器为连续比例调节式（根据系统需要自动调节燃气量），带金属安全阀，具有大调节比，燃料燃烧充分，不形成Nox、CO 的二次污染，燃烧室设视孔（镜），安全可靠，使用寿命长。燃烧器系统燃油及燃气管路采用欧洲标准设计，双重关断阀设计，设火焰UV 探测器、Honeywell 控制器。

适用行业

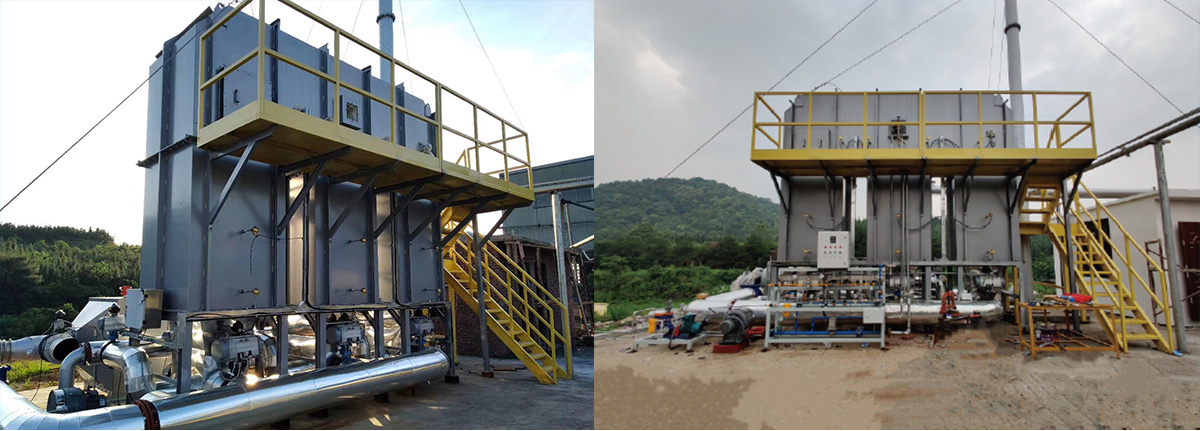

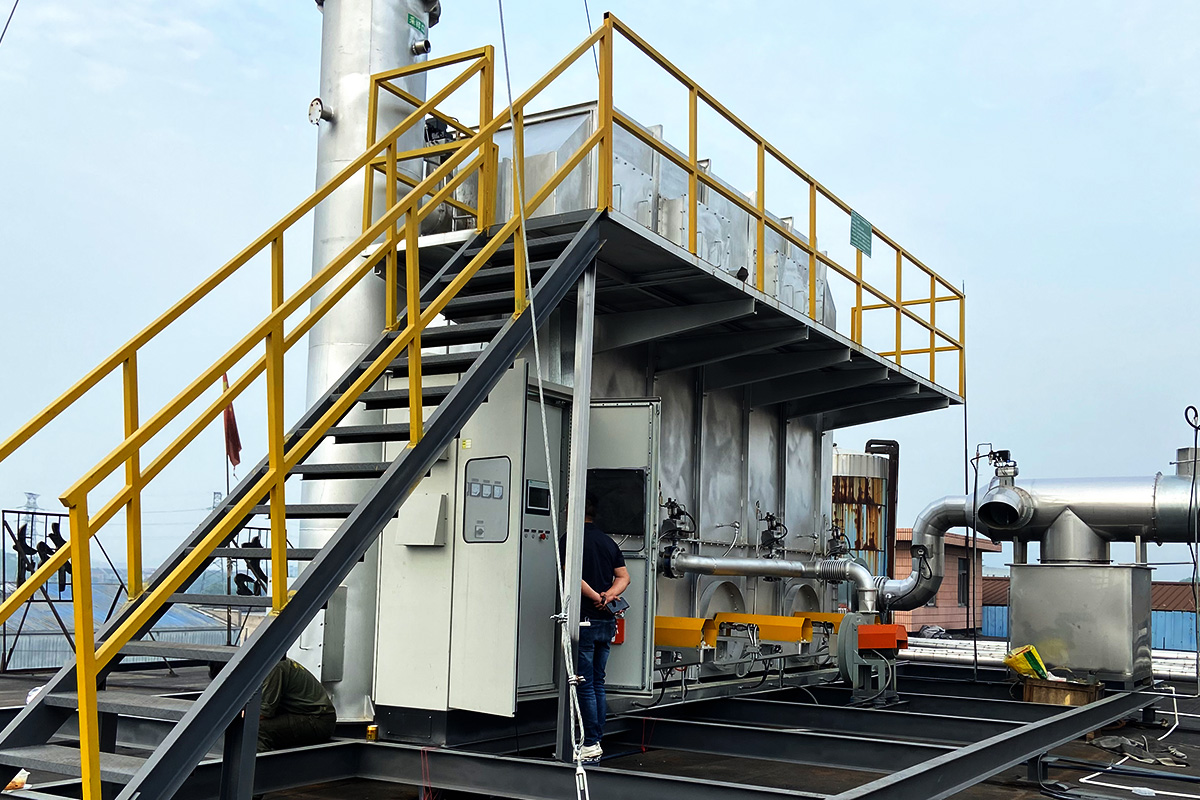

设备案例
